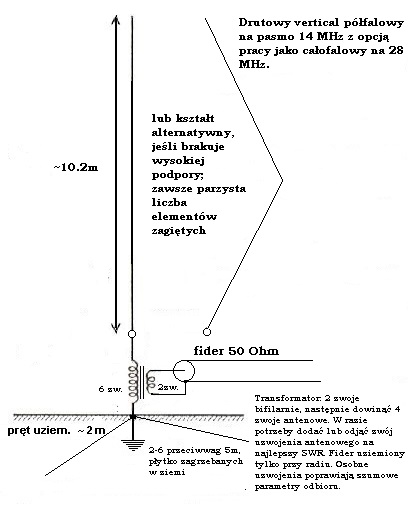

 JESTEM CZŁONKIEM POLSKIEGO ZWIĄZKU KRÓTKOFALOWCÓW I ZAWSZE POLSKIM PATRIOTĄ. Mój Klub: SP2KFD https://sp2kfd.pzk.pl// Od 1979 roku jestem członkiem Polskiego Związku Krótkofalowców jako nasłuchowiec SP9-3520-KA, od 1980 roku jako SP9MDS i aktualnie SP2MDS. W młodzieńczych latach byłem członkiem Klubu Łączności Ligi Obrony Kraju w Gliwicach SP9KAG oraz zawodnikiem wieloboju łączności, radiotelegrafii i amatorskiej radiolokacji sportowej. W latach 90-tych pod egidą Akademickiego Klubu Krótkofalowców SP9PDF przy Politechnice Śląskiej w Gliwicach zaprojektowałem, skonstruowałem i z pomocą Kolegów Jurka SP9WZT oraz Huberta SQ9ACH uruchomiłem przemiennik 2m FM SR0GL na wieży ciśnień w Gliwicach - Ostropie. Instalacja o mocy 10 W, uruchamiana tonem 1750 Hz pracowała w systemie dwuantenowym, z oddzielnymi filtrami dwurezonansowymi w torze odbiorczym i nadawczym. Filtry wykonane były z demobilowych obwodów nadajnika telewizyjnego. Automatykę wykonałem w technologii TTL na układach wojskowej serii UCA64, jako własny projekt zaliczenia Laboratorium Teorii Automatów Cyfrowych podczas studiów. W weekendy można mnie spotkać na przemienniku SR2KU lub 145.425 MHz FM. Pasjonują mnie łączności telegraficzne, dolne pasma KF (szczególnie 160m) oraz ciekawe konstrukcje drutowych anten nadawczych i odbiorczych. Skrzynkę pocztową "sp9mds" na serwerze "mailmix.pl" sprawdzam co kilka dni.  AKTUALNA AKTYWNOŚĆ SŁONECZNA I STAN PROPAGACJI:  DYNAMICZNA MAPA PROPAGACJI DR2W: https://propagation.dr2w.de/dxprop.php?area=europe&band=80M&time=22&mode=2 AZYMUTALNY GLOBUS PROPAGACJI DX F5UII: https://dxmap.f5uii.net/ OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO M_A_T_E_R_I_A_Ł_Y__D_Y_D_A_K_T_Y_C_Z_N_E_: OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO KONSPEKT WYKŁADU ZE SPOTKANIA W WILCZYCH BŁOTACH KOŚCIERSKICH 17 VI 2023r: https://xtreme69.nazwa.pl/sp2mds/Prelekcja-17VI2023-Wilcze-Blota.pdf  OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO Zapraszam do lektury mojej książeczki. "Poradnik Krótkofalowca Telegrafisty" kierowany jest do Kolegów, którzy choćby w minimalnym stopniu opanowali już telegrafię i pragną udoskonalać technikę prowadzenia łączności tą emisją. Tematyka zaprezentowana jest w sposób tradycyjny i pozwala na zapoznanie się z dobrymi, klasycznymi wzorcami przed wyrobieniem własnego stylu pracy operatorskiej.  https://xtreme69.nazwa.pl/sp2mds/Poradnik-cw-SP2MDS.pdf OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO K__O__N__S__T__R__U__K__C__J__E_____I_____P__O__M__Y__S__Ł__Y_: OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO ////////////////////////////////////////////////////////////// Vertical drutowy na pasmo 20 m: Vertical taki ma same zalety: - pokrywa całe pasmo 14 MHz z SWR < 1.3, - nie wymaga wielu przeciwwag; wystarczy kilka i uziom, - ma bardzo dobre kąty startowe do pracy DX, - działa także w paśmie 28 MHz, choć z mniejszą efektywnością DX (jako vertical całofalowy).  Aktualnie pracuję nad konstrukcją takiego verticala w wersji trzypasmowej (10, 14 i 18 MHz) z trzema półfalowymi promiennikami podłączonymi do oddzielnych odczepów transformatora. Transformator jest wzorowany na typowym ununie do anteny ENDFED, jednakże posiada dwa rozdzielne uzwojenia: 3 zwoje oraz 21 zwojów (niższe szumy odbiorcze). Większe uzwojenie (podłączone do promienników i uziemienia), posiada odczepy od 8-go do 20 zwoja, co przy pewnej cierpliwości (przy manewrowaniu długością 3 promienników i odczepami) zapewni uzyskanie SWR<1.1 na trzech pasmach. A tak pewnego dnia mój sygnał na tym verticalu zarejestrował system Reverse Beacon Network:  ////////////////////////////////////////////////////////////// V e r t i c a l__M E T E O__n a__p a s m a__2 0__-__1 6 0 m   Vertical zbudowałem wykorzystując gotowy, zabytkowy 11 m maszt z obrotowym wskaźnikiem kierunku i siły wiatru. Obrotową końcówkę masztu przedłużyłem stalowym drutem do 12 m oraz odizolowałem cały maszt od podstawy poprzez umocowanie go na gwintowanych, stalowych prętach fi 14mm osłoniętych tworzywowymi rurami wodociągowymi. Róża wiatrów na wysokości 10m stanowi naturalny "kapelusz pojemnościowy". Dodatkową szerokopasmowość i obniżenie współczynnika skrócenia (co skutkuje m. in. obniżeniem częstotliwości rezonansowej) uzyskałem poprzez poprowadzenie w odległości 0.5 m od masztu dwóch przewodów PKL - okalających heliksą maszt i elektrycznie z nim połączonych, co powoduje, że dla w. cz. maszt przypomina 12 metrową taśmę o szerokości ok. 0.2 m. Naturalny rezonans niskoimpedancyjny anteny (lambda/4) wystąpił na częstotliwości ok. 4.9 MHz. Układ "Z" (jednostronnie uziemiona cewka 60 zw. przew. energ. 1.5mm2, na fi 50mm, z odczepami) pozwala na precyzyjne dostrojenie i dopasowanie anteny w pasmach 160, 80 i 40 m. W celu wykorzystania rezonansu wysokoimpedancyjnego (vertical lambda/2) w pasmach 20 i 30 m najsprawniejsze dopasowanie zapewnią oddzielne, miniaturowe PI-filtry. Wybór pasma roboczego anteny odbywa się przekaźnikami, które łączą maszt i fider poprzez odpowiednie odczepy cewki "Z" lub przez dostrojone na konkretne pasma, oddzielne filtry PI. System uziemienia anteny składa się z zagrzebanych w ziemi 12 ćwierćfalowych radiali (dł. 10, 20 i 40m) oraz wbitych metr pod ziemią dwóch, 2m stalowych prętów fi 16mm. Antena zasilana jest ok. 40m fiderem 50 Ohm, który pod anteną (w ziemi) uformowany jest w 12 zwojowy na fi 60mm choke-balun. Na dystansie 20m od anteny fider jest zakopany w ziemi. Trwają prace przy rozbudowie radiali i układzie przełączania pasm. ////////////////////////////////////////////////////////////// V e r t i c a l__R u m m e l a__K E 4 U Y P__na__1 6 0 m Opis autora KE4UYP: http://ke4uyp.tripod.com/80m_160m_Antenna.html Koncepcja Lou Rummela jest prosta i genialna. Antena zasilana jest wysoko nad ziemią. Posiada promiennik poziomy i zmodyfikowany pionowy (lineary loaded), tworzące wzajemne przeciwwagi. Cechy te zapewniają wysoką sprawność energetyczną, brak zaników polaryzacyjnych oraz przydatność zarówno do łączności lokalnych, jak i DX. Moja wersja posiada dodatkowo przy balunie kasetę z 2 przekaźnikami, co umożliwia zmianę długości promiennika pionowego i pokrycie pasma 1810 - 1950 kHz bez użycia ATU. Przekaźniki zasilane są osobnym, 2-żylowym przewodem, prowadzonym wzdłuż fidera (stany 0V, +-12V, -+12V, ~12V). Elementy pionowe, prowadzone są w odstępach co 60 cm. W górnej części umocowane są do plecionej, polietylenowej linki fi 8 mm, a w dole do rurki elektroinstalacyjnej fi 16 mm. Rurka na końcach i w środku przywiązana jest żyłką do haków wbitych w ziemię. Szczegółowe wymiary na stronie KE4UYP (powyżej). Ponieważ antena nie jest w pełni symetryczna, użyłem tylko baluna prądowego 1:1, lekkiego a solidnego BU-50 (Diamond). Antena wymaga mocnego naciągu i wypoziomowania, zatem należy użyć lekkich i wytrzymałych materiałów.   ////////////////////////////////////////////////////////////// K u r t y n a__B o b t a i l__-__vertical o promieniowaniu burtowym Oferuje zysk sygnału na kierunkach prostopadłych do płaszczyzny elementów, kosztem ostrych minimów wzdłuż osi długiej. Bobtail z j. angielskiego oznacza krótko przycięty, psi ogon. W maksymalnie uproszczonej postaci jest 2 elementowa i wówczas występuje pod nazwą "inverted U". Poniższa 3 el. klasyczna wersja wymaga dobrego uziomu i ćwierćfalowych radiali. Umożliwia za to pewną regulację rezonansu, poprzez przestrajanie obwodu LC u podstawy. Interesujące mogłoby być zdalne przełączanie całych obwodów rezonansowych, dostrojonych np. do 7.0, 7.2, 21.0 i 21.45 MHz (Bobtail duobander z maksymalną wydajnością w odcinkach DX).  Poniżej antena zasilana niskonapięciowo u góry. Jest sprawniejsza energetycznie i bez radiali. Przestrajanie wyłącznie poprzez regulację długości pionów. Fider powinien być na jak najdłuższym odcinku prowadzony prostopadle do pionów, aby nie zaburzał kierunkowości, zatem konstrukcja taka uwarunkowana jest możliwościami lokalizacji.  Poniżej kurtyna Bobtail mojego pomysłu. Przestrajanie możliwe wyłącznie poprzez zmianę długości pionów. Pion wzbudzający (rurowy) ma inny współczynnik skrócenia (mniej smukły) i jest krótszy od pionów drutowych tym bardziej, im większą ma średnicę zewnętrzną. Współczynniki te można ustalić doświadczalnie, budując wstępnie antenę 2 elementową i badając zmianę rezonansu przy skróceniu najpierw elementu drutowego, a następnie rurowego o tę samą długość. Na podstawie tej próby można obliczyć: - współczynniki skrócenia i prawidłowe długości początkowe elementów drutowych i rurowego na zgodną częstotliwość, - wzorcowe długości skracania promienników z drutu i rury (będą różne) dla precyzyjnego przestrojenia całej instalacji np. o 10 kHz.  Kurtyna 5 elementowa ma zysk ~6.2 dBd. Zasilać można dowolny z ćwierćfalowych promienników. W moim wykonaniu zasilam skrajny element - rurę o średnicy ~5 cm, który tworzą 4 żyły skrętki UTP, zdystansowane od fidera plastikowymi zakrętkami po napojach i styropianowymi korkami na długości ~13.45 m (dla 5359 kHz). Przez rurę przechodzi fider zasilający antenę u góry (ekran do rury, gorący do poziomu). Po wstępnym ustaleniu SWR, warto w górnym punkcie zasilania włączyć balun/unun, zwykle o niewielkiej przekładni, co zapewni SWR=1, zwarcie fidera dla DC, ale oczywiście będzie wymagało ponownej korekty rezonansu na skutek wtrącenia indukcyjności baluna. Warto rozważyć konstrukcję promiennika rurowego (lub przynajmniej końcowego jego fragmentu nad ziemią) z rur ALU z przesuwaną, zaciskaną końcówką do zmiany długosci ~0.1-0.5m (puzon). Końcówki ćwierćfalowych promienników mogą zwisać nawet ~0.5 m nad ziemią, lecz należy je zakończyć izolatorem i umocować odciągiem do ziemi, aby stale były do niej prostopadłe. Zasadne jest także zabezpieczenie promienników przed przypadkowym dotknięciem podczas pracy nadajnika (płotek, osłona z rury PCV itp.). Fragmenty mojej kurtyny Bobtail. Stanowisko eksperymentalne zasilane jest fiderem podziemnym. Pod stanowiskiem zakopany jest pojemnik z prostym choke balunem, utworzonym przez 12 zwojów fidera na średnicy ~6 cm.  Wierzchołek anteny podwieszony jest między drzewami.  Jeden z promienników wyszedł u sąsiadów tuż nad grządką. Ale to bardzo mili ludzie.  ////////////////////////////////////////////////////////////// D_i_p_o_l__s_z_e_r_o_k_o_p_a_s_m_o_w_y__d_w_u_r_e_z_o_n_a_n_s_o_w_y__na__80__m Założeniem anteny jest poszerzenie jej pasmowości, a zwłaszcza minimalizacja SWR w pobliżu interesujących częstotliwości. Przy podanych wymiarach, antena służy do telegraficznych łączności DX oraz krajowych SSB - bez konieczności użycia ATU. Układ można dostroić do swoich potrzeb lub rozbudować o kolejny promiennik pasywny, pamiętając o końcowym naciągnięciu i wypoziomowaniu anteny.  ////////////////////////////////////////////////////////////// A_n_t_e_n_a__o_d_b_i_o_r_c_z_a__LOG_(LOOP__ON__THE__GROUND) Znakomita drutowa antena odbiorcza, która korygując stosunek sygnał/szum umożliwia w pasmach 1.8 - 10 MHz czytelny odbiór słabych i dalekich sygnałów. W założeniu jest całkowicie izolowana od gruntu (brak uziomów, przeciwwag, itp.). Teoria: http://www.kk5jy.net/LoG/ Porady: https://kg3v.com/2020/01/04/loop-on-ground-the-simplest-receive-antenna-you-will-ever-build-and-it-works/  W mojej konstrukcji używam 3 pętli o całkowitych długościach 96, 48 i 24 m w kształcie diamond, zagnieżdżonych w sobie, zbiegających się w jednym rogu do punktu zasilania. Za pomoca 3 niezależnych przekaźnikow 2PDT, pętle podłączane są do transformatora na rdzeniu ferrytowym pojedynczo, lub równolegle (jest 7 wariantów: 1, 2, 3, 1+2, 1+3, 2+3, 1+2+3). Przełącznikiem obrotowym wybieram wariant dla najlepszej słyszalnosci konkretnego korespondenta. Łączenie szeregowe moich pętli nie nie dało zauważalnych korzyści, choć nie wykluczam takiej możliwości przy dobraniu innych długości. Antena pracuje rewelacyjnie, przy zadbaniu o kilka detali: - przewód anteny (w izolacji) musi leżeć bezpośrednio na glebie (wdeptany !), - optymalna dla DX długość całej pętli w metrach na dane pasmo to 0.6 * (300/F[MHz]) (wg. symulacji KK5JY), - pętle krótsze od 16 m są mało efektywne (słaby sygnał), natomiast na dłuższych niż 100 m wzrasta poziom szumu, - należy maksymalnie oddalić od siebie na rdzeniu uzwojenie pierwotne i wtórne, - należy dodatkowo oddzielić uzwojenia ekranem Faraday'a - blaszką z miedzi, mosiądzu lub aluminium, ew. (jak w mojej konstrukcji) uzwojenie niskoomowe nawinąć cienkim koncentrykiem z jednostronnie umasionym ekranem. Ekran Faraday'a (jeśli z blaszki) należy podłączyć do masy fidera lub do oddzielnego, z niczym innym nie połączonego uziomu, - zastosować choke balun u podstawy anteny. Dodatkową redukcję szumów (jednak kosztem obniżenia poziomu sygnału użytecznego) można uzyskać, używając jako pętli - środkowej żyły dowolnego przewodu koncentrycznego, przy jednostronnym podłączeniu jego ekranu do oddzielnego, indywidualnego uziomu. Antena pracuje podobnie do Beverage On The Ground, lecz bez ostrej kierunkowości. Na Europę jest prawie dookólna, a dla DX posiada szerokie, lecz wyraźne 2 maxima na kierunkach przesuniętych o 90 stopni względem punktu zasilania. Chcąc zatem pokryć DX-owo pełny azymut, trzeba rozważyć dodatkową pętlę lub punkt zasilania przesunięty o 90 stopni względem pierwszego. W przypadku użycia do transformatora małych rdzeni i niemożności wykonania ekranu Faradaya, należy przynajmniej maksymalnie odsunąć uzwojenie pierwotne od wtórnego - także na rdzeniach binokularnych.  Układając 3 pętle antenowe, można nieznacznie zmienić ich kształt zwężając pętlę najmniejszą i rozszerzając największą, aby od punktu zasilania ich przewody biegły w jak największej od siebie odległości. Można też rozsunąć je w pobliżu punktu zasilania i utrwalić pożądany kształt poprzez przybicie do ziemi zszywkami dokerskimi (konstrukcyjnymi). Skuteczność anteny jest tym większa, im większa odległość do korespondenta. Eksperymenty KK5GA: https://www.youtube.com/watch?v=I0m4uronvh8 Eksperymenty WX0V: https://www.youtube.com/watch?v=wMb8i5QajW0 Eksperymenty SP2ROB: https://www.youtube.com/watch?v=YSWZw7gc--k //////////////////////////////////////////////////////////// Niewysoki, ale skuteczny vertical T-CONE (T-STOŻKOWY) na 80m //////////////////////////////////////////////////////////// Założeniem koncepcji było połączenie zalet anten: odwróconej GP oraz dyskowo-stożkowej. Zasilanie anteny u góry zwiększa jej sprawność, redukuje liczbę radiali oraz generując wirtualne odbicie promiennika nad anteną, zamiast pod nią. Ograniczenie przeciwwag do 2 (tworzy je zasilany w środku element półfalowy) zaburza dookólny kształt charakterystyki verticala zaledwie o +2 dB na kierunkach równoległych do przeciwwag, kosztem - 2 dB na kierunkach prostopadłych (wg. W6SAI, W2LX). Użycie wielu promienników (u mnie 6) w kształcie stożka powoduje: - możliwość montażu anteny prawie o połowę niżej niż klasycznego GP, - dzięki nachyleniu promienników korzystną korekcję przyhoryzontalnej charakterystyki promieniowania (DX), - dzięki kształtowi stożka szerokopasmowość oraz minimalizację wpływu fidera prowadzonego wewnątrz stożka, - obniżenie impedancji anteny do ok. 23 Ohm (szczególnie przy niskim zawieszeniu i rozpłaszczeniu stożka), co wymaga transformacji impedancji w dół. Dodatkową regulację szerokości pasma anteny daje zastosowanie 2 długości promienników (co drugi element dla symetrii). Balun-transformator winien mieć możliwie najmniejszą indukcyjność, aby zbyt nie zawężał pasma anteny. Antenę można ulepszyć dodając (przy zachowaniu symetrii) dodatkowe przeciwwagi oraz większą ilość promienników tworzących stożek. Wówczas jej kształt będzie doskonalszy, co wpłynie na sprawność i szerokopasmowość.  Antenę wypróbowałem praktycznie w pracy DX-owej mocą 100 W. W łącznościach krajowych spisuje się też bardzo dobrze, szczególnie na dłuższych dystansach. Oczywiście, jako vertical antenna ma nieco podwyższone szumy przy odbiorze. TCONE. Pod obudową głównego baluna widoczny choke-balun i ferryty na fiderze.  Mocowanie końcówki promiennika ~1 m nad ziemią.  //////////////////////////////////////////////////////////// EKSPERYMENTALNY VERTICAL NA PASMO 60 M //////////////////////////////////////////////////////////// Użycie potrójnego unipola powoduje ok. 9-krotne zwiększenie jego impedancji w punkcie zasilania oraz pewne zmniejszenie smukłości anteny. Skutkuje to nieznacznym skróceniem wysokości anteny (ok. 12.5 m) oraz mniejszymi wymaganiami wobec systemu przeciwwag, który można ograniczyć do zaledwie kilku sztuk i solidnego uziemienia. W mojej konstrukcji użyłem zagrzebanych w ziemi 3 przeciwwag o dł. 13m oraz 2 metrowego pręta uziemiającego wbitego u podstawy anteny. Oczywiście vertical taki, jako forma anteny GP sprawuje się najlepiej w pracy DX-owej, natomiast podczas łączności lokalnych jego skuteczność jest przeciętna. Za pomocą tej anteny przy 15 watach mocy przeprowadziłem m. in. telegraficzne QSO z Kanadą, Izraelem i Wyspami Kanaryjskimi.   O_d_b_i_o_r_c_z_y__v_e_r_t_i_c_a_l__n_i_s_k_o_s_z_u_m_o_w_y__D_a_l_l_a_s_a__L_a_n_k_f_o_r_d_a Dallas Lankford był profesorem matematyki na uniwersytecie w Louisianie (USA) i poświęcił wiele lat na eksperymenty z odbiorem DX-owym broadcastingowych stacji radiowych na falach średnich i długich. Do jego najciekawszych projektów należą konstrukcje krótkich, pionowych anten odbiorczych, systemów dopasowująco - odkłócających oraz łączenia takich anten w zestawy z regulowanymi przesuwnikami fazowymi. Podstawowa koncepcja verticala Lankforda zakłada dopasowanie do małej impedancji bardzo krótkiej anteny pionowej oraz minimalizację szumów dzięki użyciu: - symetrycznej linii zasilającej, - segmentacji linii zasilającej, - elektrostatycznego ekranu Faraday'a.  ////////////////////////////////////////////////////////////// UNIWERSALNY STROIK DO ANTEN DRUTOWYCH  //////////////////////////////////////////////////////////////////////////// B_A_Z_A__P_O_M_Y_S_Ł_Ó_W__A_N_T_E_N__D_R_U_T_O_W_Y_C H__VA3IUL_(YO3DAC) //////////////////////////////////////////////////////////////////////////// https://www.qsl.net/va3iul/Antenna/Wire%20Antennas%20for%20Ham%20Radio/Wire_antennas_for_ham_radio.htm ////////////////////////////////////// STRONA Matta Robertsa KK5JY KONSTRUKTORA ANTEN I EKSPERYMENTATORA: ////////////////////////////////////// https://kk5jy.net/ ////////////////////////////////////// "Low band receiving antennas" - wykład W3LPL (j. angielski) https://www.youtube.com/watch?v=v_9hZipn74A ////////////////////////////////////// //////////////////////////// L_I_T_E_R_A_T_U_R_A //////////////////////////// Amatorskie Anteny Kf i UKF SP6LB https://sp5wwl.pl/A/Amatorskie%20anteny%20KF%20i%20UKF%20-%20Z.%20Bie%C5%84kowski,%20E.%20Lipi%C5%84ski.pdf ON4UN's Low Band DX-ing https://docs.google.com/file/d/1yV8xeIjZnhzqhdr7gKGG1A07DC_ZtCe_/edit Antennenbuch - Karl Rothammel DM2ABK http://om6bb.bab.sk/files/Anteny/Publikacie/Ine/Rothammels%20Antennen%20Buch.pdf All about vertical antennas - W6SAI, W2LX http://on5au.be/Books/All-About-Vertical-Antennas.pdf Amateur radio - L.B. Cebik W4RNL http://www.antentop.org/w4rnl.001/radio.html Biblioteka SP5WWL https://sp5wwl.pl/index.php/biblioteka Poradnik antenowy - SP2MBE https://qsl.net/sp9hzx/pdf/J.%20Matuszczyk%20-%20Poradnik%20antenowy%20dla%20kr%C3%B3tkofalowc%C3%B3w.pdf Anteny KF - zbiór projektów - SP9HWN https://sp5wwl.pl/A/Anteny%20KF%20-%20Wojciech%20Drwal.pdf Practical antenna handbook - J.J.Carr 4-th edition https://pl.b-ok.com/book/538594/389ecf?dsource=recommend Publikacje OE1KDA i inne Klubu HF5L https://hf5l.pl/pdfs/ Antentop.org http://www.antentop.org/book/bc.htm Starsze artykuły z QST https://www.robkalmeijer.nl/techniek/electronica/radiotechniek/hambladen/qst/index.html ////////////////////////////////////////////////////////////////////////// C_I_E_K_A_W_O_S_T_K_I__F_O_T_O_G_R_A_F_I_C_Z_N_E_: ////////////////////////////////////////////////////////////////////////// Fragment promiennika Nadienienki anteny LW 3/4 lambda na pasmo 160 m  Stroik i skrzynka ATU anteny LW na pasmo 160 m  Moje QTH - wieś Garczyn z lotu ptaka.  Pasjonat telegrafii zawsze znajdzie okazję do treningu..... https://xtreme69.nazwa.pl/sp2mds/cq-lemon.mp4 Pasjonat biegania zawsze znajdzie sobie trasę 21.0975 lub 42.195 km..... PHILIPS PÓŁMARATON PIŁA 2012  MARATON SOLIDARNOŚCI GDAŃSK 2009  BIEG NA 10 KM Gliwice 2013  KOLEDZY Z BIEGÓW DŁUGODYSTANSOWYCH  " Ham spirit, to oddanie w razie potrzeby koszuli koledze krótkofalowcowi i oczekiwanie – nie jej zwrotu, ale raczej przekazania jej następnemu koledze, któremu jest potrzebna.” - L. B. Cebik W4RNL „Jeśli chcesz biegać – przebiegnij kilometr. Jeśli chcesz zmienić swoje życie – przebiegnij maraton.” – Emil Zatopek "Wiem, że dążenie bardziej porywające jest niż spełnienie." - Henryk Furmanik (mój Ojciec) 73, Jacek SP2MDS |
